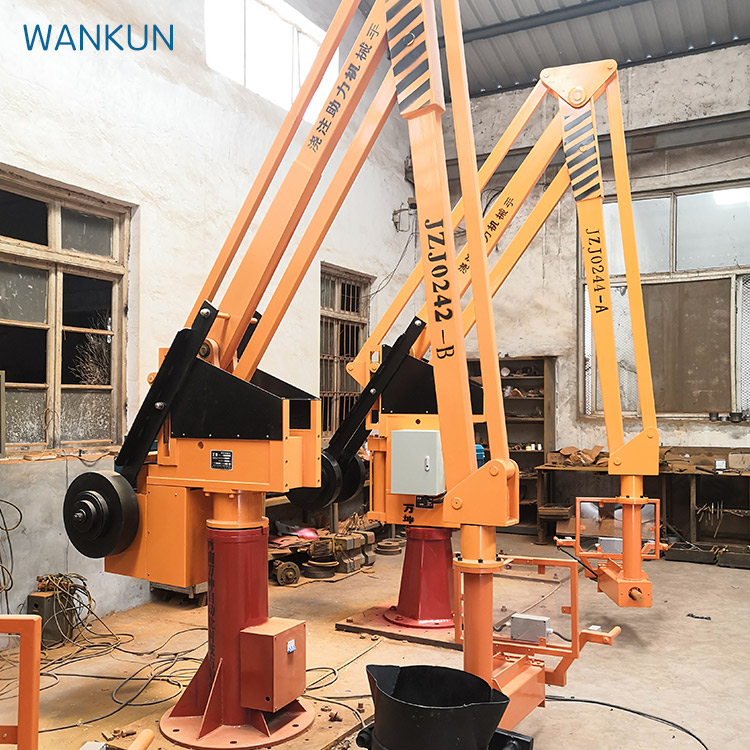

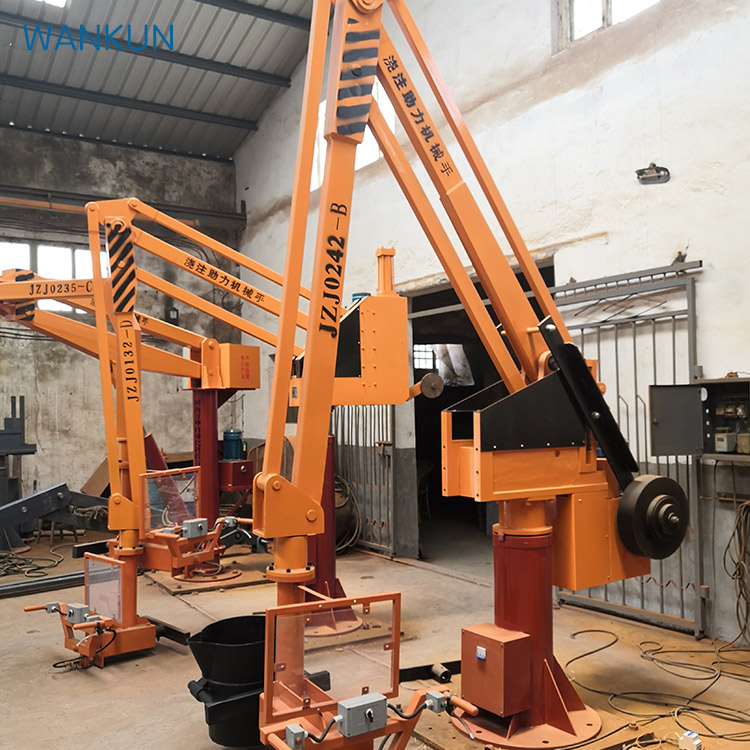

ZJZ serijos hidraulinis liejimo manipuliatorius yra naujos rūšies liejimo ir kėlimo įranga, turinti šias charakteristikas:

1, be kelionės jungiklio, naudojant cilindro nuosavą kelionės ribą ir buferio prietaisą.

Hidraulinė sistema yra aprūpinta saugos prietaisu, kuris turi saugos apsaugos funkciją perkrovos atveju ir tt, ir išvengia balansavimo krano dalių ir nelaimingų atsitikimų.

3. „Zjz“ serijos liejimo manipuliatorius yra aprūpintas greičio ribojimo ir savęs nuleidimo funkcijomis, kurios gali padaryti svorio kritimą sklandžiau ir taupyti energijos suvartojimą. MANIPULATORIUS Tinka dideliam efektyvumui kėlimo ir tikslaus padėties nustatymui ir sunkiųjų objektų montavimui 300 kg, ypač vidutiniam ir mažam kroviniui.Tai turi mažo dydžio, mažo triukšmo, lengvo svorio, naujos ir kompaktiškos struktūros, saugios ir patikimos eksploatacijos, paprastos ir patogios priežiūros ir tt privalumų.Tai naujas produktas, kuris išlaisvina operatorių nuo dažno pakrovimo ir iškrovimo rankinio darbo ir pag

Hidraulinis liejimo manipuliatorius, pakeliantis sunkius daiktus, pasiekiamas per šiuos tris judesio sintezės tipus:

1, vertikalus kėlimo hidraulinis judėjimas

2. apversti fuselį rankiniu būdu

horizontaliai judėti rankiniu būdu

main techniniai parametrai ZJZ hidraulinis liejimo manipuliatorius

1 lentelė:

Išorinis piešimas

Struktūra ir principas

JZJ serijos hidraulinis liejimo manipuliatorius susideda iš penkių dalių: korpuso, subalansuoto keturių strypų mechanizmo, hidraulinės sistemos ir elektros valdymo, liejimo maišo apyvartos įrenginio.

Pirmasis fuzelis:

Ši dalis susideda iš pagrindo,

Rotacinė ašies sėdynė, rankos sėdynė, vertikalios vadovybės surinkimas ir kt. Pagrindas gali būti pritvirtintas prie cemento pagrindo (fiksuotas) (žr. Lentelę - pagrindiniams matmenims) arba pritvirtintas prie mobiliojo vežimėlio (mobiliojo). Kūnas gali suktis 345 laipsnių diapazone aplink sukimosi ašies sėdynę.

2, pusiausvyros keturių jungiamojo strypo mechanizmas:

Ši dalis susideda iš didelės rankos, didelės rankos sudėtingos rankos, kėlimo rankos, kėlimo rankos sudėtingos rankos, jungiamosios lazdelės, palaikymo plokštės ir balanso bloko ir kitų dalių. Dvi pakabos taško pusės tarp palaikymo plokštės ir jungiamosios lazdelės yra horizontaliai perkeliamos vienos eilės rutulio riedmenų poros ant kūno vadovaujančio geležinkelio. Didžiosios rankos galinis galas yra prijungtas prie hidraulinio cilindro pistono lazdelės galvos per riešutą, o vertikalus judėjimas atliekamas palei vadovaujančio groove. Reguliuojamas balanso blokas montuojamas ant didelės rankos, sujungtos su keturiais ryšiais,

Hidraulinė sistema:

Sistema susideda iš pavarų siurblio, elektromagnetinio krypties vožtuvo, įėjimo ir grąžinimo alyvos vamzdžio, saugos vožtuvo, hidraulinio cilindro ir pan. Kai operatorius spaudžia, pakelkite (arba nuleiskite) mygtuką, hidraulinis aliejus per elektromagnetinį vožtuvą į cilindrą, apatinę kamerą, stumkite stūmoklį žemyn (arba aukštyn) per keturių jungčių sverto principą, kad galėtumėte vairuoti sunkių objektų kėlimo judėjimą.

Kai kėlimo svoris viršija 1,1 kartus nustatytą svorį, saugos vožtuvas atidaromas ir iškraunamas taip, kad svorio negalima pakelti, siekiant apsaugoti viso hidraulinio balansavimo krano saugumą. (žr. 4 principą)

Elektros valdymo dalis:

Ši dalis susideda iš variklio, plastikinio korpuso jungiklio, jungiklio, valdymo mygtuko, srovės jungiklio, mažo relės, valdymo transformatoriaus ir kt. (žr. 2 lentelę). Mašina naudoja trijų fazių 380V, 50HZ maitinimo šaltinį (trijų fazių keturias linijas), neutrali linija turi būti tvirtai prijungta.

Naudokite 24V maitinimo šaltinį. Maitinimo liniją galima paleisti iš šasios apačios arba iš kairės elektros dėžutės pusės. Kai įjungiamas oro jungiklis, visada įjungiamas automatinis perskirstymo mygtukas, o sistema pradeda veikti po to, kai įjungiamas nuotolinis valdiklis. Paspauskite mygtuką aukštyn arba žemyn (žr. 3 pav.).

Slingo

5 dalys skleidžiamos:

Informacinę dalį sudaro ryšio valdymo prietaisas ir horizontalus Mo sukimo prietaisas. Rao Bao gauna rėmo kompoziciją. Per per-kontrolės dažymą, židinys gali būti kontroliuojamas judėti aukštyn ir žemyn į dirbtinį pastatą, o rankinis stabdys gali būti išspaustas sukti. Horizontalus sukimo prietaisas leidžia operatoriui lengvai taikyti. židinys montavimo rėmas turėtų būti prijungtas prie židinio.

Pakuotė, transportavimas, montavimas ir paleidimas

1.Pakuotė, transportavimas ir surinkimas

Laivybos metu visa mašina yra pritvirtinta prie specialios transporto dugno rėmo, o subalansuotas keturių juostų jungtys yra pritvirtintos prie korpuso su fiksuota plokštele, kad jis negalėtų slysti atgal ir atgal. Tada naudokite putojančią plastikinę plėvelę, kad supakuotumėte korpusą, bumą, variklį ir tt, kad būtų išvengta paviršiaus dažų pažeidimo ir elektros energijos

Įrangos dalys ir degalų bakas buvo šlapios su lietaus. Visa mašina taip pat gali būti suskirstyta į tris dalis: korpusą, subalansuotą keturių barų susiejimo mechanizmą ir svorio komponentus pakavimui ir transportavimui. Dalys surinkimo mašina pagal diagramą, išjungti sargybos ir vertikalios vadovavimo plokštės, po kranas rankose viršuje, subalansuoti keturių barų susiejimą, veikiantį ranką, lygiagrečiai su rankos palaikymo plokštės laikymu abiejose kryžiaus pusėse ant rankos ant viršutinio vadovavimo lygio, vadovo ratą ant keturių jungiamųjų strypų ir strypų strypų jungties, du vadovo ratus, sumontuotus ver

2. įdiegimas ir įdiegimas

Prašome atidžiai perskaityti instrukcijas prieš įdiegiant mašiną. Įdiegimo metu kalibruokite betono pamatų plokštumos lygį, o tada pritvirtinkite visą mašiną prie pagrindo. Ištraukite pluoštą iki didžiausio darbo spindulio toje pačioje aukštyje ir atlikite apskrito judėjimą 340 laipsnių. Suraskite horizontalią pluošto tašką trečiajame lygiame taške, o trijų taškų horizontalioji klaida neturėtų viršyti 15 mm. Prijunkite prie trijų fazių 380V, 50HZ darbo maitinimo šaltinio (trijų fazių keturių laidų), neutrali linija turėtų būti saugiai prijungta. Po patikrinimo yra teisinga, uždarykite elektros dėžutės maitinimo

Atkreipkite dėmesį į saugos klausimus

Prieš įvedant mašiną į mašiną, reikia įdiegti tris nuotėkio apsaugos jungiklius.

2, mašinos apvalkalas turi būti įžeminamas (PE linija), o įžeminimas yra geras.

Prieš atidarant elektros dėžutės dangtelį priežiūrai, pirmiausia reikia išjungti išorinį maitinimo šaltinį.

4. kai veikia lauke, turi būti imtasi lietaus ir dulkių apsaugos priemonių. griežtai draudžiama lietaus į šlapias elektros prietaisus ar lietaus įeiti į rezervuarą.

5, nuotolinis siųstuvas turėtų būti du mėnesiai (priklausomai nuo naudojimo), kad pakeistų bateriją.

lubrikavimas

Kiekvienos mašinos dalies riedmenys yra tepami kalcio riebalais, valomi ir keičiami kartą per šešis mėnesius.

Kontaktinis paviršius tarp priekinio ir galinio vertikalaus vadovavimo geležinkelio ir ritininio riedmens yra tepamas kalcio riebalais kartą per mėnesį.

3, alyvos bakas su 32# ~ 48# nešiojimo hidrauliniu aliejumi, alyvos paviršius neturėtų būti alyvos lango alyvos paviršiaus linijos apačioje 10 mm žemiau, hidraulinis alyvos modelis pagal aplinkos naudojimą, valymas kas šešis mėnesius, pakeiskite vieną kartą.

2 Elektros schemų diagrama

2 lentelė:

figūra 5

Hidraulinės sistemos schema
