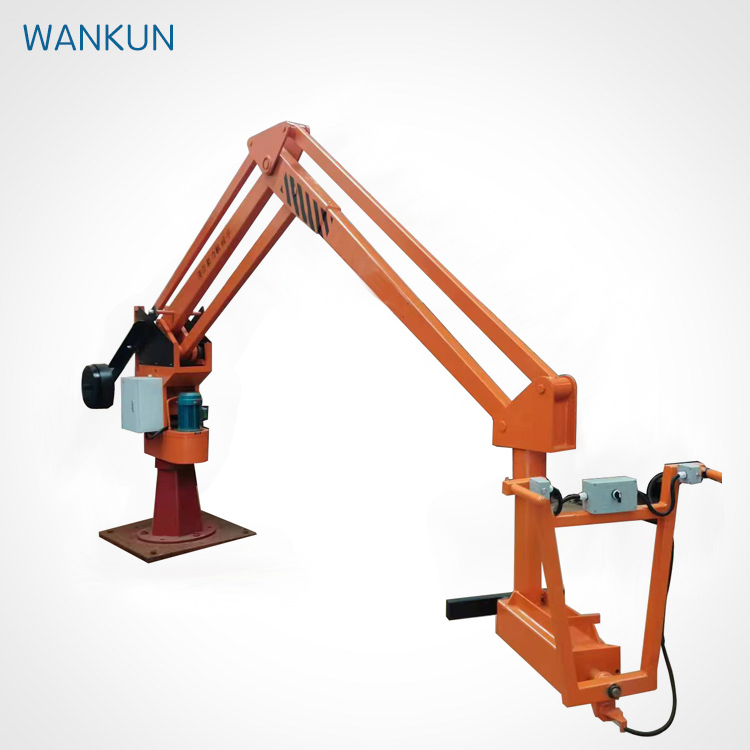

ZJZ0540 liejimo manipuliatorius Foundry
Pasukite 360°
Ledo talpa 500kg
Darbo spindulys 4m
| Produktas | Specifikacijos modelis | Padidintas kėlimo pajėgumas | Minimalus kėlimo aukštis | Maksimalus kėlimo aukštis | Maksimalus darbo spindulys | Rotacijos kampas | Pastaba |
| Hidraulinis manipuliatorius | Šaulys0540 | 500 kg | Pagrindinis šulinio ašis iš pradžių yra lygiagretus grindims (pritaikytas pagal kliento reikalavimus) | 1100 mm | Stulpelio centras yra 4000 mm nuo mažos sukimosi ašies | Pagrindinis vienetas sukasi 345° Liftas sukasi 360 laipsnių | Įskaitant1setofPLCsystem |
1) Manipuliatoriaus kėlimo mechanizmas yra nuotoliniu būdu valdomas ir gali laisvai suktis 360 laipsnių.
2) liejimo manipuliatoriaus mašina priima keturių juostų susiejimo mechanizmo principą. Kiekviena mechaninė ranka gali veikti ir sustoti bet kokiu kampu, kad pasiektų subalansuotą stacionarią būseną.
3) nereikia jokių ribinių jungiklių. Ribą pasiekia pats alyvos cilindro smūgis. Rankos pakėlimą skatina stūmoklio strypo judėjimas aukštyn ir žemyn, o buferinis įrenginys nustatomas, dėl kurio atsiranda nedideli smūgiai ir stabilus veikimas.
4) Saugos prietaisai montuojami hidraulinėje sistemoje.Jie turi saugos apsaugos funkciją perkrovos ir kitose situacijose, užkertant kelią lengvai sugadintų komponentų ir avarijų atsiradimui.
5) PLC sistema gali kontroliuoti siurblio ir vožtuvo atidarymo laiką, taip pat srauto išėjimo reguliavimą.
1) Visi šio brėžinio matmenys matuojami milimetrais.
2) Pagrindinio dirvožemio suspaudimo stiprumas turi būti ne mažesnis kaip i tonos kvadratiniam metrui.
3) Specifinė elektros kabineto ir su juo prijungtų vamzdynų padėtis turi būti susijusi su bendrąja elektros vamzdynų išdėstymo schema.
4) Laidų laidininkas (3 fazės 5 laidų sistema) turi 4 kvadratinių milimetrų skerspjūvio plotą, esant 380V + 220V įtampai ir 2,5 metrai.
